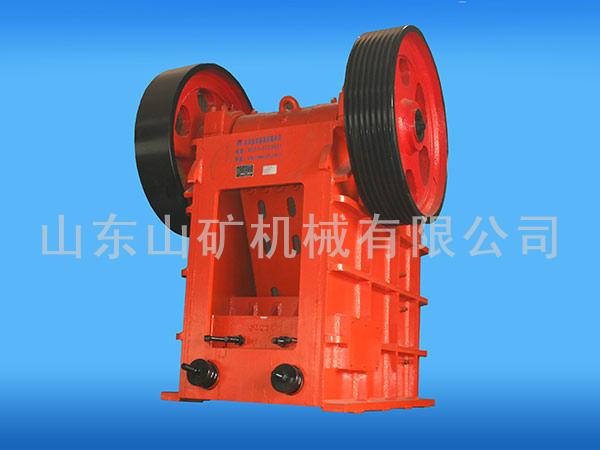

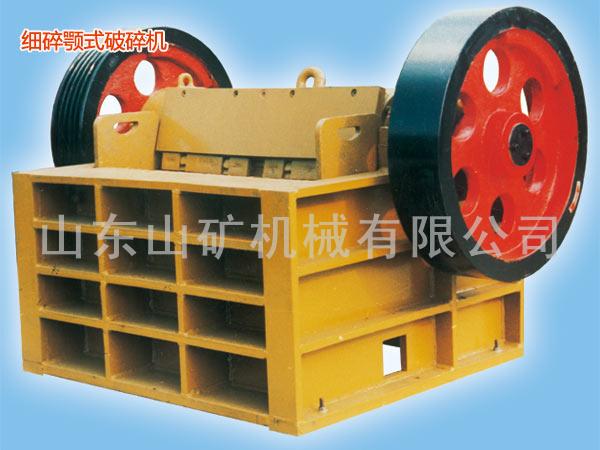

PE型顎式破碎機適用于細碎粒度不大于750mm的礦石和巖石，被細碎物料的抗壓強度不超過250Mpa。它具有結構簡單、性能可靠、操作方便、使用安全等優點。廣泛應用于建材、冶金、化工、礦山、筑路等行業。 顎式破碎機主要由機架、動顎、偏心軸、飛輪、皮帶輪、固定顎板、活動顎板、肘板、拉緊裝置等零部件組成，電動機通過三角皮帶驅動偏心軸，使動顎作往復運動。進入破碎腔中的物料由于動顎的擺動，受擠壓劈裂和彎曲而破碎，被破碎的物料在動顎離開固定顎的瞬間借自重由排料口排出機外。 機架為單個整體鑄鋼件結構。在機架前壁里面裝有用楔形螺栓緊固的固定顎板，在側壁的前部內裝有襯板。動顎為一成型鑄鋼件。顎板正面裝有活動顎板，動顎懸掛在偏心軸的中部，借偏心軸與滾子軸承懸掛在機架上。偏心軸兩端用鍵固定飛輪和皮帶輪，飛輪和皮帶輪都裝有軸端擋圈，以防止產生軸向移動。 肘板的一端支撐在動顎下部的滑塊上，另一端支撐在后支座的滑塊上，肘板端部的墊片為調整排料口用。肘板除對動顎起支撐作用外，在外來不能破碎的異物進入破碎腔內，破碎機載荷劇增時，起保險作用，即通過自身迅速斷裂，切斷負載，來保護其它機件不受損傷。其材料和尺寸不能任意改變。 鎖緊裝置由拉桿和彈簧組成，拉桿一端帶有鉤環套在動顎下部的掛鉤上，用以拉緊動顎和防止肘板脫落。 PEX型細碎顎式破碎機，用于中小型礦山、筑路、建材和化工等行業中的二段、三段破碎，被破碎物料抗壓強度可達250-300Mpa。
