輥式破碎機（對輥）
輥式破碎機（對輥）

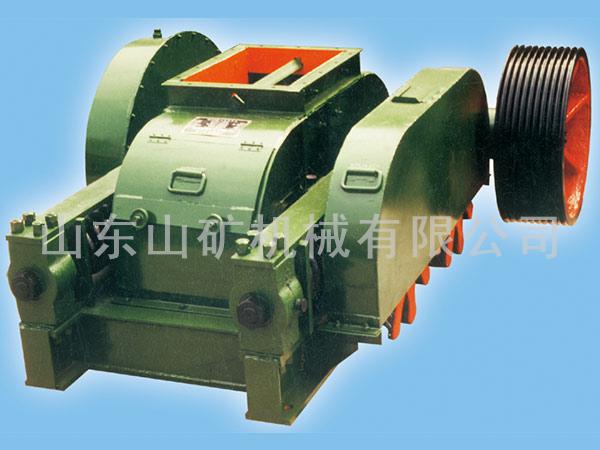

PG輥式破碎機
（1）用途及特點
輥式破碎機是一種結構簡單、緊湊、輕便的中碎、細碎破碎機，煤料破碎粒度調節范圍大，具有修復磨損輥子的裝置和功能，對物料水分適應性強，排料通暢。用來破碎石灰石，泥灰頁巖，磚塊、爐渣、熟料長石、焦炭等
由于本系列破碎機破碎產品的粒度特別均勻，超粒度和過粉碎的現象極少，可以適用于破碎脆的、中等硬度以下的物料，如燒結礦、煤、焦炭、爐渣、頁巖、石灰石等，尤為適用于冶金行業爐前原煤和分級前的破碎。
（2）產品型號表示方法
（3） 輥式破碎機工作原理
破碎物料經進料口落入兩輥之間，依靠摩擦力的作用被帶入兩輥之間的間隙而逐漸被壓碎，成品物料自下部漏出。遇有過硬而不能破碎的物料時，輥子可憑液壓缸或彈簧的作用自動退讓，使輥子間隙增大，過硬物料落下，從而保護機器。相向轉動的兩個圓輥間有一定的間隙，改變間隙即可控制產品粒度。
輥式破碎機可分為2PG系列對輥破碎機、4PG系列四輥破碎機。對輥破碎機是利用一對相向轉動的圓輥；四輥破碎機是利用兩對相向轉動的圓輥進行破碎工作
雙輥破碎機主要特點:具有結夠緊湊,運轉平穩;使用壽命長,質量穩定;破碎粒度調節靈活,便于維護等優點。
機器的運轉是由電動機通過液力偶器和減速機來帶動主動輥,主動輥通過齒輪箱帶動被動輥,且以不同轉速做相對連續轉動,被破碎物料經給料口落入兩輥子之間,進行擠壓破碎,成品物料自然落下,遇有過硬或不可破碎物時,輥子可憑彈簧的作用自動退讓,使輥子間隙增大,過大或不可破碎物落下,從而保護機器不受損壞.相向轉動的兩輥子有一定的間隙,改變間隙,即可控制產品最大排料粒度.本機可將40mm物料破碎到10mm以下.為提高機器的使用壽命,輥子采用優質耐磨合金鑄鋼結構,并將其表面進行調質處理.軸承密封采用二層密封圈結構,可長時間無需加注潤滑油。
本機主要有傳動裝置,固定軸裝配,活動軸裝配,罩體裝配,機架裝配,聯動安全裝置,連板齒輪箱等部分組成,可廣泛用于水泥,冶金,化工,電力,煤炭等行業,對脆性和韌性的物料加工。

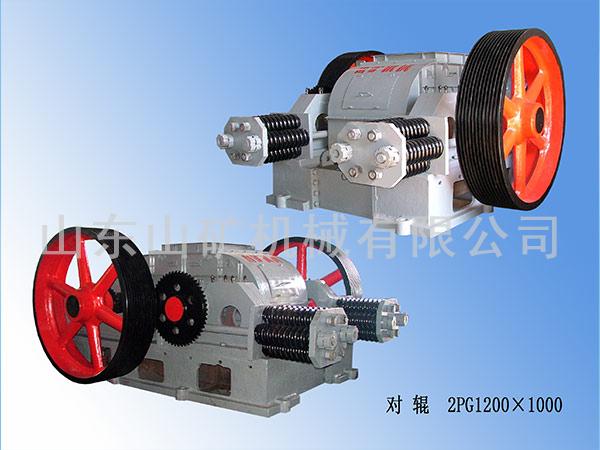

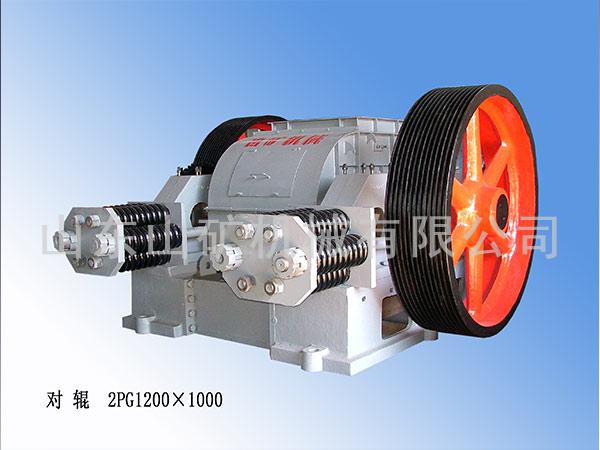

2PG1200×1000雙輥破碎機是我公司2004年所承擔的山東省創新計劃項目，并于2004年底通過了省級新產品鑒定。
|
類型 |
型 號 |
給料 粒度 mm |
出料 粒度 mm |
生產能力t/h |
輥子 轉速 r/min |
電機 |
機器重量 t |
|
|
型號 |
功率kw |
|||||||
|
雙輥破碎機 |
2PG-φ400×250 |
0～32 |
0～8 |
5～10 |
200 |
Y160L-6 |
11 |
1.1 |
|
2PG-φ610×400 |
0～85 |
0～30 |
13～40 |
75 |
Y225M-6 |
30 |
3.7 |
|
|
2PG-φ750×500 |
0～80 |
0～20 |
25～35 |
204 |
Y200L-8 |
2×15 |
6.05 |
|
|
2PG-φ750×700 |
0～40 |
0～20 |
16 |
71.4/62 |
Y225M-4 |
45 |
10.68 |
|
|
2PG-φ750×1000 |
0～40 |
0～10 |
30 |
98 |
Y280M-6 |
55 |
14.45 |
|
|
2PG-φ1000×800 |
0～60 |
0～10 |
30 |
98 |
Y280M-6 |
55 |
16 |
|
|
2PG-φ1200×1000 |
0～40 |
3～12 |
50～90 |
132 |
Y250M-4 |
2×55 |
34. |
|
|
|
|
|
|
|
|
|
|
|
齒輥式破碎機適用于煤炭、冶金、礦山、化工、建材等行業更適用于大型煤礦或選煤廠原煤（含矸石）的破碎。我公司所開發的雙齒齒輥式破碎機是參照國外破碎機的結構原理自行設計研制的新產品。
本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點,生產率高（比我國現在2PGC齒輥式破碎機生產率高1-2倍），被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。本機主要采用特殊耐磨齒輥相對高速旋轉對物料進行劈裂破碎形成了高生產率的機理。
雙齒輥通過萬向聯軸器傳動,輥間隙可以通過墊片調節.該機主要由固定輥,活動輥,減速器,萬向聯軸器部分組成,全部采用滑動軸承,傳動平穩,使用維修非常方便。
公司研制開發的2PGCQ625×3000強力雙齒輥破碎機，具有整機結構緊湊，破碎比大（5-8），耗能低、噪聲低，結構簡單，維修方便的優點,生產率高（比我國現在2PGC齒輥式破碎機生產率高1-2倍），被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點，填補了國內空白，其主要性能指標居國內領先水平。主要創新點：（1）齒板高耐磨高強度的合金材料增加了破碎機的使用壽命；（2）在原有破碎機的改進的機器的齒高和齒距，大大提高了出料粒度的破碎性；（3）升級了該機的潤滑油系統，配備了干油潤滑站，當機器啟動的時候?qū)崿F(xiàn)自動給油的功能；（4）備有自動報警功能，如果潤滑油話其它部件出現問題，會自動報警。
2PGCQ625×3000強力雙齒輥破碎機是我公司2004年所承擔的山東省創新計劃項目，并于2004年底通過了省級新產品鑒定。2005年，2PGCQ625×3000強力雙齒輥創全國第十屆企業新記錄。
|
技術參數 規 格 |
入料粒度 |
出料粒度 |
產量 |
電動功率 |
輥子轉速 |
重量 |
|
Φ450×500A |
0-100 |
0-25 |
20 |
11 |
64 |
3.2 |
|
0-200 |
0-50 |
35 |
||||
|
0-75 |
45 |
|||||
|
0-100 |
55 |
|||||
|
Φ600×750 |
0-300 |
0-50 |
60 |
22 |
50 |
6.95 |
|
0-75 |
80 |
|||||
|
0-600 |
0-100 |
100 |
||||
|
0-125 |
125 |
|||||
|
Φ900×900 |
0-800 |
0-100 |
125 |
30 |
37.5 |
13.27 |
|
0-125 |
150 |
|||||
|
0-150 |
180 |
|||||
|
Φ900×900 |
0-800 |
0-110 |
250 |
55 |
65.5 |
12.603 |
|
Φ500×1500 |
0-300 |
0-50 |
200-350 |
2×37 |
48 |
12.2 |
|
Φ1000×1500 |
200 |
50 |
200 |
75 |
主動輥60 |
26.553 |
|
Φ625×3020 |
≤300 |
50 |
400 |
2×160 |
78 |
23.80 |
|
破碎時輥子轉速 |
上主動輪及上被動輪 Upper drive roll&upper driven roll |
96 |
|
上主動輪及下被動輪 Upper drive roll&bottom driven roll |
173 |
|
|
草削時輥子轉速(r.p.m) |
上主動輪及上被動輪 Upper drive roll&upper driven roll |
51 |
|
下主動輪及下被動輪 Bottom drive roll&bottom driven roll |
51 |
|
|
上主動輥用減速機 |
ZQ50-10 II |
公稱轉動比 Drive ratio i=10 |
|
下主動輥用減速機 |
ZD30-10 I |
公稱轉動比 Drive ratio i=5.6 |
|
整機重量 |
2800 |
|
|
主機外型尺寸 |
（長×寬×高）（L×W×H)3150×1980×3147 |
|
